Palang Kereta Api Otomatis
A.Dapat mengaplikasikan sensor pada kehidupan
B.Memahami bagaimana prinsip kerja sensor yang digunakan
C.Memahami kegunaan IR Sensor,DPD212 Sensor,Ultrasonic Sensor dalam kehidupan sehari-hari
2.1 Alat
1. Baterai 12V
2.2 Bahan
1. Resistor
Spesifikasi resistor yang digunakan :
1. 10k ohm
2. 220 ohm
Datasheet :
Datasheet :

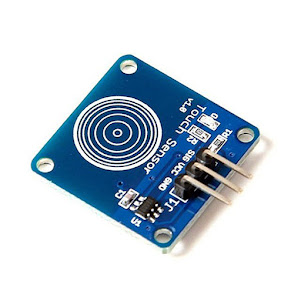

4. TOUCH SENSOR
Datasheet :
5. Led
Datasheet :
6. Sensor GD2D12
Datasheet :
8. Transistor NPN
Datasheet :
9. OP AMP
10. Logicstate
11. Motor DC
Datasheet :
12.Sensor Ultra Sonic
1. Resistor
Resistor merupakan komponen pasif yang memiliki nilai resistansi tertentu dan berfungsi untuk menghambat jumlah arus listrik yang mengalir dalam suatu rangkaian. Resistor dapat diklasifikasikan menjadi beberapa jenis, diantaranya resistor nilai tetap (fixed resistor), resistor variabel (variabel resistor), thermistor, dan LDR.
Cara membaca nilai resistor
Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n).
5. Gelang terakhir merupakan nilai toleransi dari resistor
2. Relay
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.
Ada besi atau yang disebut dengan nama inti besi dililit oleh sebuah kumparan yang berfungsi sebagai pengendali. Sehingga kumparan kumparan yang diberikan arus listrik maka akan menghasilkan gaya elektromagnet. Gaya tersebut selanjutnya akan menarik angker untuk pindah dari biasanya tutup ke buka normal. Dengan demikian saklar menjadi pada posisi baru yang biasanya terbuka yang dapat menghantarkan arus listrik. Ketika armature sudah tidak dialiri arus listrik lagi maka ia akan kembali pada posisi awal, yaitu normal close.
Fitur:
1. Tegangan pemicu (tegangan kumparan) 5V
2. Arus pemicu 70mA
3. Beban maksimum AC 10A @ 250 / 125V
4. Maksimum baban DC 10A @ 30 / 28V
5. Switching maksimum
4. Infrared
Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.
Komponen led inframerah atau infra red (IR) pada dasarnya adalah led yang memancarkan sinar infra merah dengan panjang gelombang 850nm.
Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier).
Bentuk dan Konfigurasi Pin IR Detector Photomodules TSOP
Prinsip Kerja sensor infrared:
Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan.
Rangkaian dasar sensor infrared common emitter yang menggunakan led infrared dan fototransistor
Prinsip kerja rangkaian sensor infrared berdasarkan pada gambar 2. Adalah ketika cahaya infra merah diterima oleh fototransistor maka basis fototransistor akan mengubah energi cahaya infra merah menjadi arus listrik sehingga basis akan berubah seperti saklar (swith closed) atau fototransistor akan aktif (low) secara sesaat seperti gambar 3
Keadaan Basis Mendapat Cahaya Infra Merah dan Berubah Menjadi Saklar (Switch Close) Secara Sesaat
Grafik Respon Sensor Infrared:
Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.
5. Sensor Jarak GP2D12
Sensor sharp GP2D12 digunakan untuk membaca jarak. Sensor ini menggunakan prinsip pantulan sinar infra merah. Dalam aplikasi ini nilai tegangan keluran dari sensor yang berbanding terbalik dengan hasil pembacaan jarak dikomparasi dengan tegangan referensi komparator.
Spesifikasi Teknis
• Range:10 to 80cm
• Update frequency / period:25Hz / 40ms
• Direction of the measured distance:Very directional, due to the IR LED
• Max admissible angle on flat surface:> 40°
• Power supply voltage:4.5 to 5.5V
• Noise on the analog output:< 200mV
• Mean consumption:35mA
• Peak consumption:about 200mA
Kelemahan
• Respon 40ms
• Error bila Jarak<10cm dan pada Cermin
• Hanya dapat mengukur <80cm
Kelebihan
• Dapat mengukur jarak pada bidang miring
• Sudut pengukuran sempit
• Sangat direktif
hubungan antara jarak deteksi objek terhadap output analog sensor
7.Transistor NPN
Fungsi transistor yang pertama adalah sebagai saklar. Dengan mengontrol bias dari transistor hingga komponen ini menjadi jenuh, akan menyebabkan seolah-olah diperoleh hubungan singkat di antara emitor dan kaki kolektor. Fenomena ini lah yang dapat dimanfaatkan hingga transistor bisa dipakai sebagai saklar elektronika.
Fungsi transistor sebagai penguat arus adalah kegunaannya yang kedua. Guna komponen yang kedua ini membuatnya dapat digunakan dalam rangkaian power supply yang tegangannya diset. Dalam keadaan tersebut transisor haruslah terlebih dahulu dibiaskan dengan tegangan yang konstan pd basisnya, tujuannya biardi emitor menghasilkan tegangan yg tetap. Umumnya yang dipakai untuk mengontrol tegangan basis agar tetap adalah dioda zener.
8. OP AMP
Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas.
Sebuah rangkaian Op-Amp memiliki dua input (masukan) yaitu satu Input Inverting dan satu Input Non-inverting serta memiliki satu Output (keluaran). Sebuah Op-Amp juga memiliki dua koneksi catu daya yaitu satu untuk catu daya positif dan satu lagi untuk catu daya negatif. Bentuk Simbol Op-Amp adalah Segitiga dengan garis-garis Input, Output dan Catu dayanya seperti pada gambar dibawah ini.
Terminal yang terdapat pada Simbol Op-Amp (Operational Amplifier/penguat operasional) diantaranya adalah :
- Masukan non-pembalik (Non-Inverting) +
- Masukan pembalik (Inverting) –
- Keluaran Vout
- Catu daya positif +V
- Catu daya negatif -V
Secara umum, Operational Amplifier (Op-Amp) yang ideal memiliki karakteristik sebagai berikut :
- Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
- Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
- Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
- Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
- Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
- Karakteristik tidak berubah dengan suhu
9. Logicstate
"Gerbang logika atau gerbang logik adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang logika terutama diimplementasikan secara elektronis menggunakan diode atau transistor, akan tetapi dapat pula dibangun menggunakan susunan komponen-komponen yang memanfaatkan sifat-sifat elektromagnetik (relay), cairan, optik dan bahkan mekanik."
Jenis gerbang logika :
- Gerbang AND : Apabila semua / salah satu input merupakan bilangan biner (berlogika) 0, maka output akan menjadi 0. Sedangkan jika semua input adalah bilangan biner (berlogika) 1, maka output akan berlogika 1.
- Gerbang OR : Apabila semua / salah satu input merupakan bilangan biner (berlogika) 1, maka output akan menjadi 1. Sedangkan jika semua input adalah bilangan biner (berlogika) 0, maka output akan berlogika 0.
- Gerbang NOT : Fungsi Gerbang NOT adalah sebagai Inverter (pembalik). Nilai output akan berlawanan dengan inputnya.
- Gerbang NAND : Apabila semua / salah satu input bilangan biner (berlogika) 0, maka outputnya akan berlogika 1. Sedangkan jika semua input adalah bilangan biner (berlogika) 1, maka output akan berlogika 0.
- Gerbang NOR : Apabila semua / salah satu input bilangan biner (berlogika) 1, maka outputnya akan berlogika 0. Sedangkan jika semua input adalah bilangan biner (berlogika) 0, maka output akan berlogika 1.
- Gerbang XOR : Apabila input berbeda (contoh : input A=1, input B=0) maka output akan berlogika 1. Sedangakan jika input adalah sama, maka output akan berlogika 0.
- Gerbang XNOR : Apabila input berbeda (contoh : input A=1, input B=0) maka output akan berlogika 0. Sedangakan jika input adalah sama, maka output akan berlogika 1.
10. Motor DC
Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.
Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.
12) Sensor Ultrasonik
Sensor ultrasonik adalah sebuah sensor yang berfungsi untuk mengubah besaran fisis (bunyi) menjadi besaran listrik dan sebaliknya. Cara kerja sensor ini didasarkan pada prinsip dari pantulan suatu gelombang suara sehingga dapat dipakai untuk menafsirkan eksistensi (jarak) suatu benda dengan frekuensi tertentu. Disebut sebagai sensor ultrasonik karena sensor ini menggunakan gelombang ultrasonik (bunyi ultrasonik).
Gelombang ultrasonik adalah gelombang bunyi yang mempunyai frekuensi sangat tinggi yaitu 20.000 Hz. Bunyi ultrasonik tidak dapat di dengar oleh telinga manusia. Bunyi ultrasonik dapat didengar oleh anjing, kucing, kelelawar, dan lumba-lumba. Bunyi ultrasonik nisa merambat melalui zat padat, cair dan gas. Reflektivitas bunyi ultrasonik di permukaan zat padat hampir sama dengan reflektivitas bunyi ultrasonik di permukaan zat cair. Akan tetapi, gelombang bunyi ultrasonik akan diserap oleh tekstil dan busa.
 |
| Pin pada sensor HC SR04 |
Fungsi Pin-pin HC-SR04
- VCC = 5V Power Supply. Pin sumber tegangan positif sensor.
- Trig = Trigger/Penyulut. Pin ini yang digunakan untuk membangkitkan sinyal ultrasonik.
- Echo = Receive/Indikator. Pin ini yang digunakan untuk mendeteksi sinyal pantulan ultrasonik.
- GND = Ground/0V Power Supply. Pin sumber tegangan negatif sensor.
HC-SR04 memiliki 2 komponen utama sebagai penyusunnya yaitu ultrasonic transmitter dan ultrasonic receiver. Fungsi dari ultrasonic transmitter adalah memancarkan gelombang ultrasonik dengan frekuensi 40 KHz kemudian ultrasonic receiver menangkap hasil pantulan gelombang ultrasonik yang mengenai suatu objek.
Waktu tempuh gelombang ultrasonik dari pemancar hingga sampai ke penerima sebanding dengan 2 kali jarak antara sensor dan bidang pantul seperti yang diperlihatkan pada Gambar dibawah ini :
Spesifikasi
Sensor HC-SR04 memiliki spesifikasi sebagai berikut :
- Tegangan : 5V DC
- Arus statis : < 2mA
- Level output : 5v – 0V
- Sudut sensor : < 15 derajat
- Jarak yg bisa dideteksi : 2cm – 450cm (4.5m)
- Tingkat keakuratan : up to 0.3cm (3mm)
Grafik Respon Waktu Sensor Ultrasonik :
4.1 Prosedur Percobaan dan Rangkaian
1. siapkan alat dan bahan yang akan digunakan
2. Susun rangkaian
3. Jalankan simulasi rangkaian
4.2 Prinsip Kerja
1) Pa pada saat sensor ultrasonik berlogika 1 transistor yang terhubung pada kaki trigger pada sensor ultrasonik akan menyala yang menandakan bahwa adanya suatu benda yang menghalangi sensor. Lalu setelah diterima oleh sensor ultrasonik maka tegangan akan dikeluarkan di kaki echo dan diperkuat oleh op-amp (amplifier non inverting) lalu tegangan yang dikeluarkan dari op-amp masuk ke kaki basis pada transistor. Karena besar tegangan transistor >0,7 volt maka transistor aktif. Maka kaki kolektor mendapat tegangan pada power supply dan tegangan pada kaki emitor akan diteruskan ke relay lalu relay aktif dan kemudia led menyala sebagai indikator sensor mendeksi adanya kereta yang melintas
Pada saat sensor jarak GP2D12 mendeteksi seseorang dalam jarak < 19 cm, maka arus dan tegangan dari output sensor akan masuk ke OP-Amp dan mengalami penguatan sebesar 2x lalu tegangan sebar 0,8 V masuk ke Base transistor dan menyebabkan relay aktif (ditandai dengan bergeser ke kanan). Kemudian LED menyala sebagai indikator bahwa sensor mendeteksi adanya seseorang.
Namun sebaliknya jika sensor jarak GP2D12 tidak mendeteksi ( jarak > 19cm) maka LED tidak akan menyala karena tegangan yang diterima oleh base transistor tidak cukup untuk mengaktifkan transistor tersebut sehingga relay pun juga tidak aktif.
Lalu untuk sensor infrared ketika seseorang didepan pintu maka sensor infrared akan aktif ditandai dengan logicstate 1.Arus dan tegangan dari output infrared masuk ke op-amp dan mengalami penguatan sebesar 2x lalu tegangan diumpankan keresistor dan menuju base transistor lalu relay akan aktif dan membuat led dan motor menyala sehingga membuat palang pintu kertea terbuka
2)
ketika seseorang telah didepan sensor infrared yang telah diletakkan, maka sensor infra pun akan aktif (ditandai dengan logicstate 1). arus dan tegangan dari output sensor masuk ke OP-Amp dan mengalami penguatan sebesar 2x dan menuju ke base transistor. tegangan yang diterima oleh base transistor sebesar 0,85 yang mana itu sudah cukup untuk menyebabkan transistor aktif. lalu relay aktif (bergeser ke kanan) dan Baterai 2 menyuplai Motor dan LED sehingga aktif. motor disini berfungsi sebagai penggerak/penutup palang.
Link HTML (KLIK)
Link Library Sensor Infrared (KLIK) Link Datasheet :
