            1. Alat Pengaman Ruangan  [kembali]

    Rangkaian Awal:


  Saran Perbaikan:

a. Perbaiki Rangkaian OP Amp

Alasan kenapa memperbaiki rangkaian op amp di atas adalah dikarenakan op amp yang di gunakan tidak jelas antara inverting, non inverting,komparator dan detektor.

b. Ganti R5 pada rangkaian dengan 220 ohm

untuk menghidupkan led agar tidak redup adalah dengan memperkecil hambatan yang ada sebelum led sehingga menyebabkan tegangan pada led cukup

c. Transistor pada relay 1 dihapus

Relay 1 pada gambar rangkaian dapat menyala tanpa di pasangkan dengan transistor

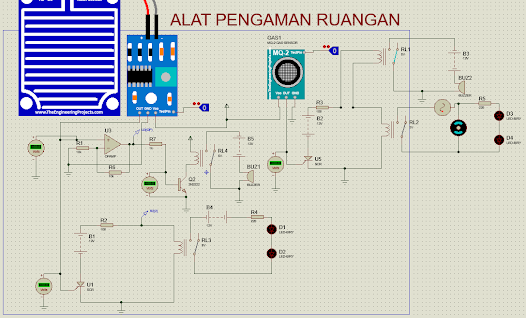

  Rangkaian Setelah diperbaiki:



2.  Dispenser Otomatis [kembali]

Rangkaian Awal:


   Saran Perbaikan:

a. Ketika output air panas hidup maka yang lain harus mati begitu sebaliknya

Pemisahan ouput pemanas dan pendingin bertujuan agar jika ketika orang ingin air dingin maka air panas tidak keluar

b. Tambahkan sensor Gp2d12

Penambahan sensor ini agar sesuai dengan kran otomatis pada dispenser karena dispenser memounyai dua buah keran dan ini juga bertujuan untuk memisahkan antara output air hangat dan dingin

Rangkaian Setelah diperbaiki:



3.  Sistem Keamanan Kamar Dari Maling [kembali]

      Rangkaian Awal

 Saran Perbaikan:

a. Hapus button yang seri dengan speaker

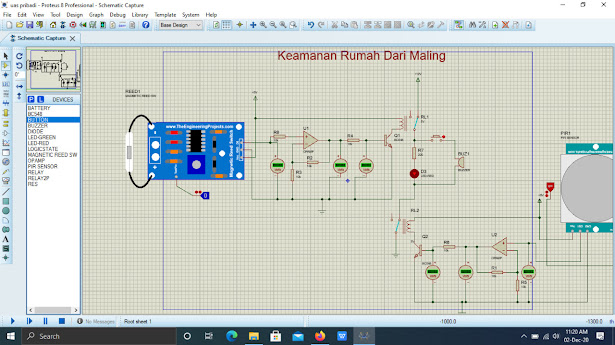

b. Tambahkan satu sensor magnet, dan satu sensor pir  dengan output satu buzzer, satu lamp yang digunakan untuk rangkaian aplikasi uas pribadi

      Rangkaian setelah diperbaiki:



4.  Aplikasi Proteksi Pompa Otomatis[kembali]

Rangkaian Awal


Saran Perbaikan:

a.  Dalam perbaikan nya diganti komponen 741 sebagai detektor karna memiliki tegangan offset saat tegangan -satutasi sehingga akan tetap menghidupkan transistor walaupun tidak penuh. karna tegangan offset yang dihasilkan sebesar 1.5 V

b.  Kemudian rangkaian diganti dengan menggunakan LM 311 sebagai differential detektor. fungsinya sama dengan detektor pada umunya namun ada kebalikan pada syarat menjadi teganangan +saturasi sehingga :

+Vout  = Vinverting > V non-inverting

- Vout = Vinverting < V non-inverting

     Rangkaian Setelah diperbaiki:


5. Alat Pendeteksi Kebusukan Telur Ayam [kembali]

        Rangkaian Awal


Saran Perbaikan:

a. Mengganti LM 393 dengan op amp 741

Karena setelah dijalankan rangkaian dengan LM 393 tidak didapatkan tegangan saturasi (0,8 V) pada Op Amp tersebut dengan menggunakan  Op amp 741 didapatkan tegangan saturasinya sebesar 4.1 V

b. Menambahkan Voltmeter pada kaki basis transistor yang berguna untuk menentukan transistor ON atau OFF

c. Led pada output harus pasang paralel

Led dipasang paralel dengan sumber bertujuan untuk mencegah kerusakan komponen pada LED dikarenakan arus yang masuk ke motor dc terlalu besar

Rangkaian Setelah diperbaiki:
